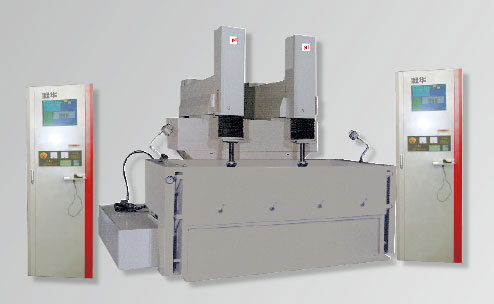

大型系列三軸數控電火花成型機
最大行程達到3米，單雙主軸配置，適用于大型模具加工，內置專家系統，加工性能卓越。
特點：
▲.智能化操作系統，三軸聯動(選配四軸四聯動)
▲.具備自適應功能
▲.具備豐富的錯誤提示功能
▲.高性能加工系統
▲.豐富的工藝數據庫
▲.提供多達11種電極材料對的組合參數
▲.高品質加工表面，可實現Ra0.2的加工表面
▲.長期保持高精度穩定性
▲.采用高檔工控機，15”液晶顯示器
▲.采用交流伺服系統
技術參數：
|
產品型號 |
單位 |
NH120C單/雙 |
NH100C單/雙 |
NH90C |
NH80C |
NH60C |
|
X行程 |
mm |
2300/1450*2 |
1600/1100*2 |
1400 |
1000 |
800 |
|
Y行程 |
mm |
900 |
800 |
700 |
600 |
500 |
|
Z行程 |
mm |
600 |
550 |
500 |
450 |
400 |
|
最大工件重量 |
kg |
8000 |
6000 |
5000 |
3000 |
2500 |
|
最大電極重量（不帶C軸） |
kg |
500 |
400 |
400 |
300 |
250 |
|
主軸端到臺面的最小/最大距離（不帶卡盤） |
mm |
650-1200 |
650-1150 |
650-1150 |
550-1000 |
500-900 |
|
機床尺寸（長*寬*高） |
mm |
4200*460
*350 |
3900*3800
*3750 |
2800*3090
*3360 |
2400*2340
*2700 |
2200*2100
*2500 |
|
總重量（不含電加工液） |
kg |
18000 |
12000 |
7000 |
5500 |
4500 |
|
XYZ軸分辨率 |
μm |
1 |
1 |
1 |
1 |
1 |
|
最高生產率 |
mm3/min |
500/1000 |
500/1000 |
500/1000 |
500/1000 |
500/1000 |
|
最佳表面粗糙度（銅-鋼） |
μm |
Ra0.4 |
Ra0.4 |
Ra0.4 |
Ra0.4 |
Ra0.4 |
|
最小電極損耗 |
% |
< 0.1 |
< 0.1 |
< 0.1 |
< 0.1 |
<0.1 |
|
定位精度 |
mm |
0.04 |
0.03 |
0.03 |
0.02 |
0.02 |
|
重復定位精度 |
mm |
0.01 |
0.01 |
0.008 |
0.008 |
0.008 | |
