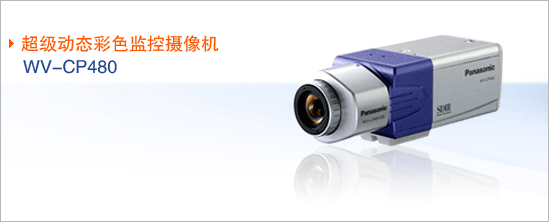

 1/3型第三代超級動態高清日夜型ABF攝像機，彩色540線，0.5LUX，黑白570線，0.06LUX，AC220V/AC24V或DC1
|
第三代超級動態彩色監控攝像機 |
|
|
|
產品概述 ： |
|
|
|
|
|
具有自動后焦調整功能，可實現24小時完美聚焦
松下電器新推出了具有自動后焦調整功能的Super Dynamic III (第三代超級動態)WV-CP480系列產品。在彩色模式與黑白模式間轉換時，攝像機在CCD位置上自動進行細微調整，從而實現精確的后焦。這種新的自動后焦調整(ABF)技術，確保攝像機可以24小時不間斷地自動拍攝出清晰、焦距精確的圖像。
全新的基于每個像素的160倍動態范圍校正技術，可對隨時發生的對比度變化進行自動調整，從而可以準確捕捉到任何區域和位置的目標。彩色模式下540線、黑白模式下570線的水平分辨率標志著彩色再現技術的巨大進步。使用選購件F1.2鏡頭，即使在照度低至0.5Lux(彩色模式)和0.06Lux(黑白模式)時也可以分別捕捉到清晰的圖像。自適應數字除噪技術，有效解決了較暗圖像的拖尾問題。
全新的智能化功能包括：消除由于攝像機震動，造成圖像模糊現象的自動圖像穩定技術，和在攝像機受到干擾時，進行報警的場景變化檢測技術。
新型WV-CP480系列產品的應用范圍十分廣泛，可真實再現畫面，并實現24小時不間斷監控。
|
|
|
|
產品特征 ： |
|
|
|
1/3型雙速CCD彩色圖像傳感器。
※ 全新的※基于每個像素的160倍動態范圍，帶有不分區域的自然比度圖像校正調整功能，可對隨時可能發生的對比度變化進行調整，從而精確地顯示整個區域中以及各個位置上的物體。
※ 彩色黑白模式轉換功能(自動或手動)。
※ 水平分辨率更高，彩色模式為540線；黑白模式為570線。
※ 最低照度：使用F1.2鏡頭, 彩色模式：0.5Lux、黑白模式：0.06Lux使用F1.4鏡頭, 彩色模式：0.6Lux、黑白模式：0.08Lux
※ 創新的智能化功能
＆自動后焦調整(ABF)功能，易于安裝并且在安裝后可從后端對后焦做細調整(通過同軸電纜或網絡設備)。
＆自動圖像穩定功能，適用于室外，可消除由于火車或過往汽車引起的震動對圖像清晰度造成的影響。
＆場景變化檢測功能，當攝像機被遮蓋、有東西噴灑在鏡頭上、拍攝角度發生變化或有人取下鏡頭、使焦距偏移等情況發生時，會發出報警信號。
※ 信噪比為50dB。
※ 內置數字移動檢測器。
※ 中文菜單。
※ 內置8個中文字符或16個英文字母發生器。
※ 電子快門，速度從1/50秒(關)到1/10000秒。
※ 電子靈敏度提升(自動 / 手動 / 關)。
※ 數字信號處理LSI確保高質量的圖像：2H垂直邊緣信號增強、色度均分電路、最低混迭、拐點電路及高亮度邊緣增強校正。
※ 同步鎖相接口適用于大規模系統應用。
※ VD2同步信號能與松下電器系統產品兼容。
※ WV-CP484可使用AC 24V或DC 12V兩種電源。
|
|
|
|
技術參數： |
|
|
|
型號 |
WV-CP480 |
WV-CP484 |
|
拾取裝置 |
752(H)×582(V)像素，行間轉移CCD |
|
掃描范圍 |
4.8(H)×3.6(V)mm (相當于1/3型掃描范圍) |
|
掃描 |
625行 / 50場 / 25幀 |
|
水平 |
15.625 kHz |
|
垂直 |
50 Hz |
|
同步 |
多工垂直驅動(VD2)，電源同步，VBS/VS，或內同步 |
|
同步鎖相輸入 |
VBS / VS ，1.0V [p-p]復合 / 75‰ / BNC端口 |
|
視頻輸出 |
1.0V[p-p] PAL / CCIR復合75‰ / BNC端口 |
|
水平分辨率 |
彩色模式 540線(typical，HIGH模式)，480線(NORMAL模式)
黑白模式 570線 |
|
信噪比 |
50dB(AGC關，加重開) |
|
動態范圍 |
54dB(typical) |
|
最低照度 |
彩色模式 0.5 Lux(F1.2時) 0.6 Lux(F1.4時)
黑白模式 0.06Lux(F1.2時) 0.08Lux(F1.4時) |
|
鏡頭卡口 |
CS卡口 |
|
菜 單
設
置 |
語言 |
中文 |
|
攝像機ID |
最多8個中文字符或16個英文字母 |
|
照度控制 |
ALC / ELC |
|
第三代超級動態 |
開或關 |
|
電子快門速度 |
1/50(關閉)、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10000秒 |
|
增益控制 |
開(高)、開(中)、開(低)或關 |
|
靈敏度提升 |
關：2倍自動、4倍自動、6倍自動、10倍自動、2倍固定、4倍固定、6倍固定、10倍固定、16倍固定、32倍固定 |
|
白平衡 |
ATW1、ATW2或AWC |
|
移動檢測器 |
開(模式1 / 模式2) / 關 |
|
數字降噪 |
高或低 |
|
分辨率 |
標準或高 |
|
黑白模式 |
自動1、自動2、外部控制、開或關 |
|
隱私區 |
開(開1 / 開2) / 關 |
|
鏡像 |
開或關 |
|
ALC鏡頭驅動 |
DC或視頻 |
|
穩定器 |
開或關 |
|
后焦調整 |
自動后焦調整、手動、自動 / 預置 / 固定 |
|
特殊項目 |
色度、光圈、色調調整 |
|
通信 |
單線 |
|
工作環境溫度 |
-10℃~ +50℃ |
|
工作環境濕度 |
低于90% |
|
電源功耗 |
AC 220V ~ 240V 50Hz，4.6W |
AC 24V 50Hz，4.7W DC 12V，420mA |
|
尺寸(不包括鏡頭) |
70(W)×65(H)×129(D)mm |
67(W)×65(H)×100(D)mm |
|
重量(不包括鏡頭) |
520g(不含電源線) |
400g |
|
